Jak powstaje strefa kontrolowana lotniska: klasy przestrzeni, procedury podejścia i bezpieczeństwo lotów

Dlaczego w ogóle powstaje strefa kontrolowana lotniska

Najbardziej newralgiczny etap lotu: start i lądowanie

Start i lądowanie to momenty, w których statek powietrzny znajduje się najniżej, najbliżej przeszkód terenowych i innych użytkowników przestrzeni. Prędkości są stosunkowo małe, zapas wysokości niewielki, a możliwości manewrowe ograniczone. W tym samym czasie w pobliżu lotniska krzyżuje się ruch:

• samolotów komunikacyjnych w podejściu i odlocie,
• ruchu ogólnego (GA), w tym VFR,
• śmigłowców ratunkowych, policyjnych, wojskowych,
• czasem szybowców, lotni, dronów i balonów w dalszej części rejonu.

Bez wyraźnie zdefiniowanej strefy kontrolowanej lotniska CTR (Control Zone) ten ruch byłby trudny do uporządkowania. Przestrzeń kontrolowana pozwala wprowadzić jasne reguły: kto, kiedy i na jakich zasadach może znaleźć się w pobliżu osi podejścia i drogi startowej, oraz kto nadzoruje cały ruch.

Rola strefy kontrolowanej: separacja i porządek

Podstawowym zadaniem strefy kontrolowanej lotniska jest zapewnienie separacji ruchu lotniczego w krytycznym obszarze wokół pasa startowego. W praktyce oznacza to:

• utrzymywanie odpowiednich odległości poziomych i pionowych między statkami powietrznymi,
• koordynację kolejności podejść i odlotów,
• ochronę korytarzy dolotowych i odlotowych przed ruchem nieuporządkowanym (np. przypadkowe przeloty VFR),
• umożliwienie bezpiecznego wykonania procedur podejścia IFR oraz odejścia na drugi krąg.

Strefa kontrolowana lotniska CTR to obszar, w którym ruch jest prowadzony przez służby kontroli ruchu lotniczego (ATC). Pilot, wykonując lot w CTR, korzysta z pomocy kontrolera, ale jednocześnie przyjmuje na siebie obowiązek stosowania się do wydawanych zezwoleń i instrukcji. Bez takiej struktury zaczęłyby się nawarstwiać konflikty ruchu i incydenty naruszenia przestrzeni powietrznej.

Lotnisko kontrolowane a niekontrolowane – różnice z perspektywy pilota

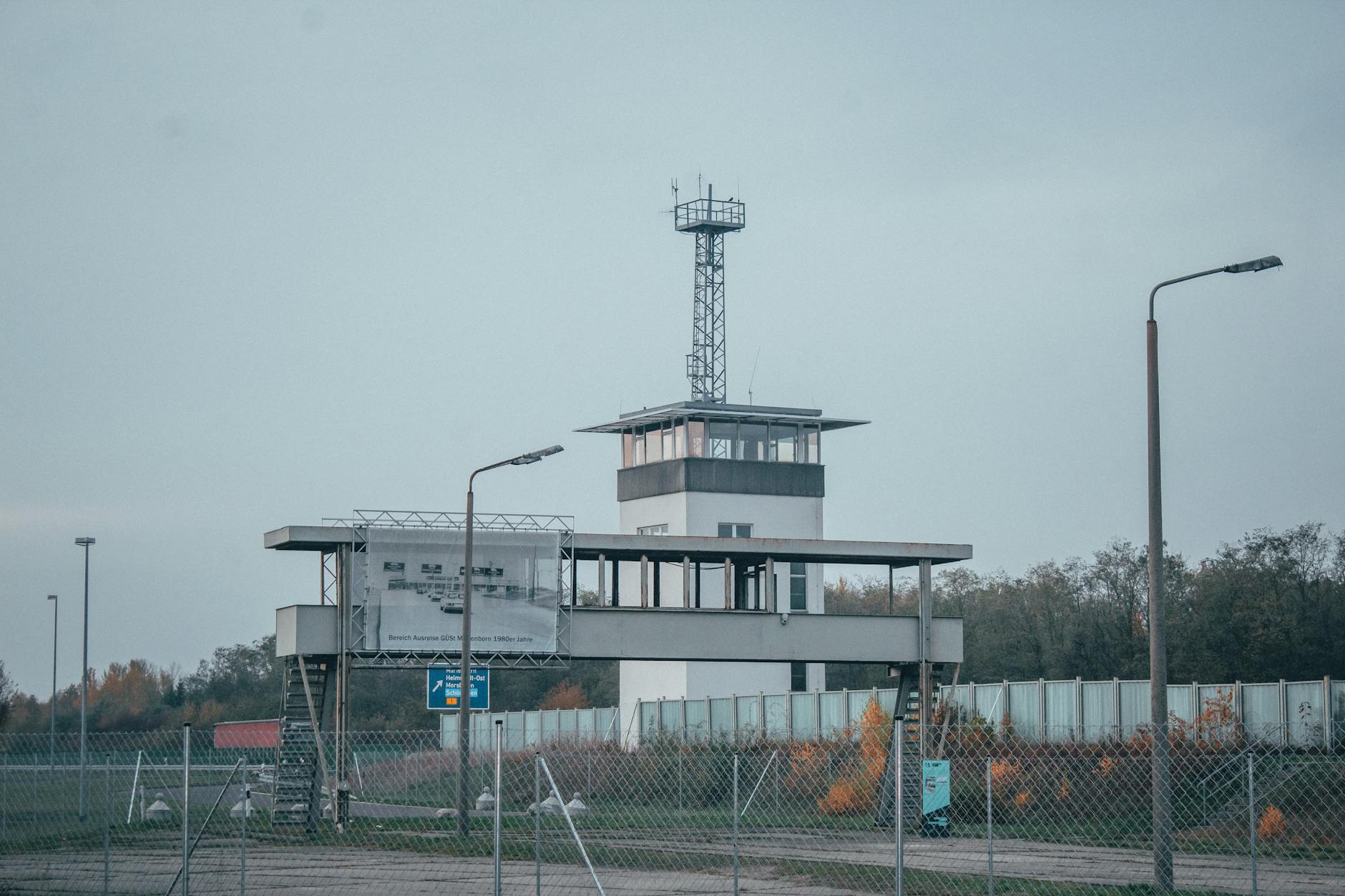

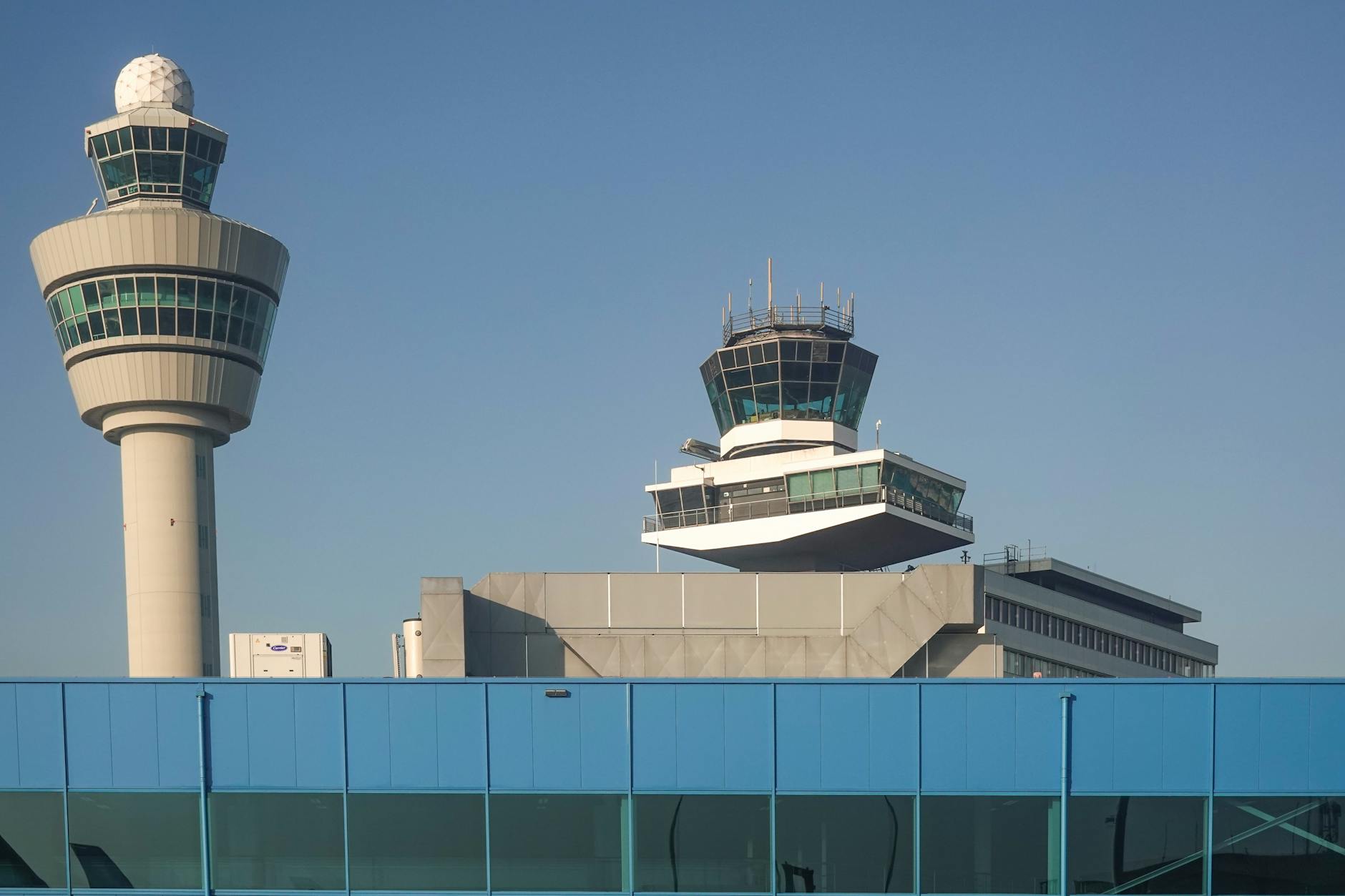

Lotnisko kontrolowane posiada wieżę kontroli lotów i przypisaną strefę CTR (czasem także TWR i TMA). Dla pilota oznacza to:

• obowiązek nawiązania łączności z kontrolą ruchu (TWR/APP) przed wejściem do CTR,
• poruszanie się zgodnie z zezwoleniami ATC (np. „cleared to enter CTR”, „cleared to land”),
• ściśle określone punkty wlotowe, wylotowe i trasy VFR.

Lotnisko niekontrolowane (często w klasie G lub E) działa zupełnie inaczej. Ruch koordynowany jest na zasadzie informacji powietrznej (AFIS) lub self-information między pilotami. Nie ma tam CTR, więc formalnie nie obowiązuje zgoda ATC na wlot, ale rośnie odpowiedzialność pilota za separację wzrokową i unikanie konfliktów.

Kto jest „gospodarzem” CTR i skąd biorą się przepisy

Za kształt i funkcjonowanie strefy kontrolowanej lotniska odpowiada kilka podmiotów jednocześnie:

• zarządzający lotniskiem – określa zapotrzebowanie operacyjne, kierunki rozwoju, infrastrukturę,
• PAŻP/ANSP (w Polsce: Polska Agencja Żeglugi Powietrznej) – projektuje przestrzeń, procedury i zapewnia służby ruchu lotniczego,
• władze lotnicze (ULC, ministerstwo właściwe ds. transportu) – zatwierdzają strukturę przestrzeni,
• organizacje międzynarodowe (ICAO, EASA, Eurocontrol) – tworzą standardy, które są implementowane do prawa krajowego.

Międzynarodowe standardy ICAO (załączniki do Konwencji Chicagowskiej) definiują zasady podziału przestrzeni powietrznej, klasy, wymagania dla służb ruchu lotniczego i sposób projektowania procedur. Polska implementuje je w przepisach krajowych (Prawo lotnicze, rozporządzenia, AIP). Strefa kontrolowana lotniska CTR nie jest „wymyślona lokalnie” – to lokalna implementacja globalnego systemu bezpieczeństwa.

Co sprawdzić po tej części

• czy lotnisko, na które lecisz, jest kontrolowane czy niekontrolowane,
• jaki organ zapewnia tam służbę ruchu lotniczego (TWR/APP/FIS),
• czy w rejonie lotniska istnieje opublikowana strefa CTR i o jakiej klasie przestrzeni.

Klasy przestrzeni powietrznej – skrócone ABC praktyka zamiast teorii

Przegląd klas przestrzeni w Polsce – co pilot naprawdę odczuwa

Polska przestrzeń powietrzna zgodna z systemem ICAO dzieli się na klasy: A, C, D, E, F, G. W praktyce dla lotniczego użytkownika istotne są głównie: C, D, E, G. Klasa A występuje tylko na dużych wysokościach i przeznaczona jest wyłącznie dla ruchu IFR, a klasa F nie jest zazwyczaj stosowana.

Najprościej patrzeć na klasy przestrzeni przez pryzmat:

• kto może tam latać (IFR/VFR),
• kto kogo separuje (IFR–IFR, IFR–VFR, VFR–VFR),
• czy wymagana jest zgoda i łączność radiowa,
• jakie są wymagania wobec wyposażenia (transponder, łączność).

Pilot lecący VFR najbardziej „odczuwa” różnice między klasą G (wolne niebo, ale większa odpowiedzialność własna) a klasami C/D (przestrzeń kontrolowana, obowiązkowa łączność i podporządkowanie się ATC). Dla ruchu IFR klasą kluczową jest zwykle C/E w trasie i C/D w rejonach terminalowych TMA/CTR.

Kto kogo separuje w zależności od klasy

Schemat separacji w różnych klasach przestrzeni można ująć w prostą ściągę:

Ten schemat przekłada się na zachowanie pilota w CTR: jeśli CTR ma klasę D, ruch IFR będzie miał zapewnioną separację między sobą, natomiast VFR otrzyma informacje i doradztwo, ale odpowiedzialność za ostateczną separację spoczywa w dużej mierze na pilocie. W klasie C kontroler separuje również VFR od IFR, co dla pilota VFR oznacza nieco większe wymagania, ale i większą ochronę.

Jak klasa przestrzeni wpływa na obowiązki pilota

Klasa przestrzeni determinuje m.in.:

• czy musisz mieć łączność radiową i transponder,
• czy otrzymasz zezwolenie na wlot, czy wystarczy zgłoszenie zamiaru,
• jakie są minimalne warunki VMC (widzialność, odległość od chmur),
• jakiego poziomu wsparcia ATC możesz się spodziewać.

W CTR zwykle obowiązuje klasa D lub C. Dla pilota VFR oznacza to:

• obowiązek nawiązania i utrzymywania łączności radiowej z TWR/APP,
• konieczność otrzymania wyraźnej zgody na wlot do CTR,
• wymóg posiadania transpondera, jeśli tak określa TMZ w rejonie,
• podporządkowanie się wskazówkom i instrukcjom ATC.

W przestrzeni G obowiązki są mniejsze, ale rośnie ryzyko zderzenia z innym użytkownikiem, który również „ma dowolność” i może nie utrzymywać łączności z żadną służbą. W CTR pilot rezygnuje z części swobody na rzecz uporządkowania ruchu i bezpieczeństwa.

CTR, TMA, przestrzeń trasowa, MCTR i MATZ – kiedy wchodzisz w którą

Rejon lotniska nie kończy się na CTR. Typowy układ wygląda tak:

• CTR (Control Zone) – najniżej położona strefa kontrolowana otaczająca lotnisko, od powierzchni ziemi (GND) do określonego pułapu (np. 2500 ft AMSL),
• TMA (Terminal Control Area) – przestrzeń kontrolowana wyżej niż CTR, obejmująca trasy dolotowe i odlotowe samolotów IFR, rozczłonkowana na poziome „pudełka”,
• przestrzeń trasowa (ENR) – wyżej położona sieć dróg lotniczych, często w klasie C/E,
• MCTR/MATZ – wojskowe odpowiedniki CTR/TMA, z dodatkowymi zasadami koordynacji,
• RMZ/TMZ – strefy obowiązkowej łączności radiowej (RMZ) oraz obowiązkowego używania transpondera (TMZ).

Pilot IFR zazwyczaj leci z przestrzeni trasowej (ENR) do TMA, następnie schodzi w dół do CTR i ląduje. Pilot VFR najczęściej startuje z klasy G, wchodzi do CTR i ewentualnie przechodzi do TMA, jeśli lot wymaga większej wysokości. Znajomość tych skrótów i ich rozmieszczenia to podstawa, by czytać przestrzeń wokół lotniska bez zgadywania.

Co sprawdzić po tej części

• jaka klasa przestrzeni obowiązuje w CTR twojego lotniska,
• czy nad CTR znajduje się TMA i od jakich wysokości się zaczyna,
• jakie są minimalne warunki VMC w klasie, którą najczęściej latasz.

Z czego składa się strefa kontrolowana lotniska (CTR + otoczenie)

Definicje: CTR i powiązane struktury

Strefa kontrolowana lotniska CTR to przestrzeń kontrolowana rozciągająca się od powierzchni ziemi do określonej wysokości, ustanowiona wokół lotniska, nad którym zapewnia się służby kontroli ruchu lotniczego dla operacji startów i lądowań. CTR zwykle ma kształt nieregularnego wielokąta, dopasowanego do osi dróg startowych i lokalnych uwarunkowań.

Wokół CTR funkcjonują inne struktury:

• TMA – obejmuje podejścia i odloty IFR na większych wysokościach,
• RMZ – narzuca obowiązek łączności radiowej nawet w przestrzeni klasy E/G,
• TMZ – wymaga używania transpondera z odpowiednim kodem,
• TSA/TRA – strefy czasowo wydzielone lub zarezerwowane, często dla lotnictwa wojskowego,
• MCTR/MATZ – wojskowe strefy kontrolowane lub rejony ruchu.

Z punktu widzenia pilota ważne jest, że CTR nie działa w próżni – jest „wpięty” w większą sieć struktur. Przelot w pobliżu dużego portu bez świadomości istnienia TSA czy TMZ prowadzi szybko do naruszeń przestrzeni powietrznej, nawet jeśli sam CTR formalnie ominiesz.

Granice poziome i pionowe – jak to czytać na mapach

CTR i powiązane strefy są publikowane w AIP, AIP VFR i na mapach lotniczych. Kluczowe informacje to:

• granice poziome – zaznaczone liniami i opisane nazwą strefy (np. CTR EPXX),
• granice pionowe – podane zwykle w formacie „GND–2500 ft AMSL” lub „SFC–FL085”,
• podział na sektory – różne części CTR mogą mieć inne pułapy górne lub granice.

Segmentacja CTR – sektory, „pudełka” i mikrostrefy

Wiele CTR-ów nie jest jednorodnym „klocek‑od‑ziemi‑do‑X‑stóp”, tylko zbiorem kilku segmentów o różnych granicach pionowych. Ma to związek z podejściami IFR, przeszkodami i sąsiednimi strukturami (TMA, TSA, MCTR).

Na mapie zobaczysz to jako:

• oddzielne segmenty CTR z własnymi podpisami granic pionowych (np. GND–2500 ft, GND–1500 ft),
• wcięcia w CTR zrobione pod potrzeby sąsiednich stref (np. TSA),
• „języki” CTR wyciągnięte wzdłuż osi drogi startowej – tam, gdzie samoloty IFR podchodzą/odlatują na niskich wysokościach.

Dla pilota VFR oznacza to, że:

• czasem możesz legalnie przelecieć nad częścią CTR, ale już nie nad inną jego częścią (różne pułapy),
• nieregularny kształt CTR często dokładnie odpowiada „tunelowi” podejść IFR – przecięcie go w złym miejscu to wejście w oś lądowania.

Przed lotem warto „przejść palcem” po mapie wokół lotniska i znaleźć te segmenty. W wielu przypadkach da się poprowadzić bezpieczną trasę pomiędzy CTR a TSA/MCTR, ale wymaga to dokładnego odczytania granic pionowych.

Co sprawdzić po tej części

• czy CTR twojego lotniska jest jednolity, czy podzielony na kilka segmentów,
• gdzie są „języki” CTR wzdłuż osi RWY i jak się mają do kierunków podejścia,
• czy da się zaplanować trasę VFR „nad” częścią CTR bez naruszenia jego pułapu.

Jak projektuje się CTR – krok po kroku od kartki do realnej przestrzeni

Punkt wyjścia: rodzaj ruchu i rola lotniska

Zanim ktokolwiek narysuje linię CTR na mapie, trzeba odpowiedzieć na kilka pytań. To jest krok 1 projektowania:

• jakiego typu ruch będzie obsługiwany (IFR, VFR, mieszany),
• czy lotnisko ma obsługiwać ruch liniowy (linie lotnicze), czy głównie GA i szkolenie,
• jakie są prognozy natężenia ruchu, w tym w godzinach szczytu,
• czy w pobliżu istnieją inne porty, strefy TSA, CTR/MCTR, przeszkody terenowe.

Na tej podstawie określa się, czy CTR w ogóle jest potrzebny, czy wystarczy TIZ/ATZ, oraz jaką klasę przestrzeni należy przyjąć (zwykle C lub D). Dla portu z ruchem IFR i lotnictwem komunikacyjnym CTR jest praktycznie oczywistością – podejścia i odloty muszą być nadzorowane od ziemi.

Wyznaczenie osi operacji – pas startowy jako kręgosłup

Krok 2 to spojrzenie na układ dróg startowych:

Różnica mentalna jest kluczowa: w CTR pilot „wchodzi” w uporządkowany system, w którym kontroler koordynuje i separuje ruch, na lotnisku niekontrolowanym wszystko opiera się na wzajemnej informacji i rozsądku pilotów. Dobrze to widać przy porównaniu dynamicznych portów komunikacyjnych z mniejszymi ośrodkami GA czy lotniskami opisanymi choćby przez Podkarpackie Powiązanie Kooperacyjne – Lotnictwo ultralekkie.

• orientacja RWY (kursy magnetyczne),
• długość pasów i kierunki przewidywanych podejść/odlotów,
• układ dróg kołowania i stref wzlotów (dla szybowców/śmigłowców).

Na tym etapie projektant CTR:

• rysuje wzdłuż osi RWY „korytarze” podejścia i odlotu,
• uwzględnia przeszkody (maszty, kominy, wzniesienia) oraz tereny zabudowane,
• analizuje, po której stronie lotniska lepiej umieścić standardowe kręgi VFR.

Te korytarze są później „oblewane” przestrzenią CTR i TMA. Jeśli w przedłużeniu osi pasa leży np. duże wzgórze, oś podejścia IFR będzie przesunięta w bok – CTR również.

Powiązanie z TMA i przestrzenią trasową

Krok 3 to integracja z wyższą przestrzenią:

• skąd nadlatują samoloty IFR (z jakich dróg ATS, z których kierunków),
• na jakich poziomach znajduje się TMA nad lotniskiem,
• jak zapewnić płynne przejście z tras ENR do osi podejścia (STAR/Transition).

Projektant tak dobiera pułap górny CTR, aby:

• nad CTR zaczynało się TMA (np. CTR GND–2500 ft AMSL, TMA od 2500 ft AMSL),
• odcinki podejścia IFR przebiegały cały czas w przestrzeni kontrolowanej,
• piloci nie „skakali” między klasami przestrzeni na krótkim odcinku podejścia.

Typowy błąd początkujących pilotów to patrzenie na CTR w oderwaniu od TMA. Jeśli górny pułap CTR kończy się nisko, a zaraz nad nim zaczyna się TMA innej klasy, wymaga to szczególnie uważnego zarządzania wysokością i łącznością.

Wielkość i kształt CTR – kompromis bezpieczeństwa i „zabrania” przestrzeni

Krok 4 to ustalenie faktycznego kształtu strefy. Tu ścierają się dwa interesy:

• bezpieczeństwo podejść i odlotów IFR oraz ruchu w kręgu,
• swoboda lotów VFR/GA/lotnictwa sportowego poza CTR.

Projektant CTR:

• tworzy obszar minimalny – bezpieczne pokrycie osi RWY, podejść, kręgu VFR, punktów oczekiwania i holdingów,
• rozważa dodatkowe „wysięgniki” CTR tam, gdzie podejścia IFR prowadzą nisko daleko od lotniska (np. NDB/VOR, ILS z dalekim FAF),
• unika „niepotrzebnego” rozszerzania CTR na obszary, gdzie ruch IFR nie występuje.

Dlatego CTR potrafią być bardzo niesymetryczne: z jednej strony lotniska 5 NM, z drugiej kilkanaście. Zależy to od osi podejść, ukształtowania terenu, dróg ATS i lokalnych ograniczeń (zabudowa, hałas).

Uwzględnienie przeszkód i minimów separacji od terenu

W kroku 5 analizowane są przeszkody i minimalne wysokości:

• wyznacza się minima sektorowe (MSA) dla podejść IFR,
• sprawdza się, czy samolot IFR w każdej fazie lotu ma zapewniony odpowiedni zapasy wysokości nad terenem,
• ustala się położenie beaconów NAVAID, punktów IAF/IF, holdingów w stosunku do terenu.

Jeśli przeszkody są wysokie, strefa podejścia IFR „wychodzi” dalej od lotniska, a tym samym CTR może wymagać wydłużenia. Czasem skutkuje to dodatkowymi segmentami CTR sięgającymi w głąb innej, dotychczas wolnej przestrzeni G – stąd protesty lokalnych środowisk GA przy rozbudowie portów.

Koordynacja z sąsiadami: CTR kontra TSA/MCTR i inne lotniska

Krok 6 to koordynacja z innymi użytkownikami przestrzeni:

• jednostkami wojskowymi (TSA, MCTR, MATZ),
• innymi lotniskami kontrolowanymi i niekontrolowanymi,
• organizatorami stref stałych (np. lotnictwo sportowe, szybowiska).

Efektem są m.in.:

• wcięcia w CTR, w których zostawia się korytarz dla przelotów VFR,
• dogadane procedury „otwierania/zamykania” TSA, tak by w określonych godzinach odciążyć CTR,
• opublikowane strefy ruchu szybowców lub spadochronów z wyraźnie określonymi wysokościami.

Dla pilota oznacza to, że sam kształt strefy bywa kompromisem i warto czytać nie tylko mapę, ale też AIP ENR 5 i ewentualne SUP/NOTAM – tam widać, jak CTR żyje w praktyce.

Formalne „usankcjonowanie” CTR

Ostatni, krok 7, to proces formalny:

• opracowanie dokumentacji i kart (AIP, mapy, procedury IFR),
• przeprowadzenie oceny ryzyka i konsultacji,
• zatwierdzenie przez właściwy organ (w Polsce: PAŻP/ULC w swoim zakresie),
• publikacja w AIP wraz z datą wejścia w życie (AIRAC).

Zmiany CTR przechodzą analogiczną ścieżkę. Dlatego modyfikacje kształtu lub klasy nie dzieją się „z dnia na dzień” – pilot ma szansę wcześniej się przygotować, ale musi śledzić cykl AIRAC i wiadomości NOTAM.

Dobrym uzupełnieniem będzie też materiał: Dlaczego linie wybierają konkretne lotnisko: opłaty, sloty i infrastruktura — warto go przejrzeć w kontekście powyższych wskazówek.

Co sprawdzić po tej części

• czy CTR twojego lotniska był ostatnio modyfikowany (sprawdź AIP/SUP),
• jak wygląda powiązanie pułapu CTR z dolną granicą TMA,
• czy w osi podejścia IFR nie wchodzą sąsiednie TSA/MCTR, które bywają aktywne.

Procedury podejścia IFR – oś całej konstrukcji strefy kontrolowanej

Dlaczego to podejścia IFR „rysują” CTR

Procedury podejścia IFR określają, gdzie i na jakich wysokościach będzie poruszał się statek powietrzny bez odniesienia do ziemi. Stąd kluczowe założenie: statek IFR musi w każdej fazie podejścia i odejścia na drugi krąg znajdować się w przewidywalnym, kontrolowanym wolumenie przestrzeni.

Z tego wynikają praktyczne konsekwencje:

• oś ILS/VOR/NDB final approach zwykle przebiega w granicach CTR/TMA,
• punkty IAF/IF, holdingi, punkty przechwycenia kursu są „obudowane” przez TMA i CTR,
• odcinek od przyziemienia do decyzji o odejściu/go‑around musi być całkowicie osłonięty przestrzenią kontrolowaną.

Dlatego niektóre CTR mają bardzo wydłużone „dzioby” dokładnie w przedłużeniu osi pasa – to ślad procedury podejścia IFR.

Elementy podejścia IFR a wymagania wobec przestrzeni

Typowe precyzyjne podejście IFR (np. ILS) składa się z kilku odcinków:

1. Initial approach – od IAF/STAR do punktu pośredniego,
2. Intermediate – wyrównanie, stabilizacja przed final,
3. Final approach – zniżanie do DA/DH lub MDA,
4. Missed approach – trajektoria odejścia na drugi krąg.

Każdy z tych odcinków ma:

• określony korytarz boczny – ile NM po obu stronach osi jest „przewidziane” na błąd nawigacji i wiatr,
• gradient zniżania/wznoszenia,
• minimalne zapasy wysokości nad terenem (obstacle clearance).

Projektant CTR musi więc:

• zapewnić, że cały ten korytarz znajduje się w kontrolowanej przestrzeni,
• uwzględnić również łączniki (transition) między STAR a IAF i między missed approach a holdingiem.

Procedury odlotowe SID a kształt CTR i TMA

Nie tylko podejścia, ale też SID (Standard Instrument Departure) mają swój ślad w przestrzeni. Samoloty IFR startują, wznoszą się po określonym torze i z reguły szybko przechodzą z CTR do TMA.

Tory SID:

• często omijają przeszkody i gęstą zabudowę,
• są prowadzone tak, by minimalizować hałas nad wrażliwymi obszarami,
• łączą lotnisko z konkretnymi drogami ATS i punktami nawigacyjnymi.

To wszystko musi zmieścić się w CTR lub TMA. Stąd:

• dodatkowe „kliny” CTR w kierunkach intensywnych odlotów,
• asymetria klasy przestrzeni – np. CTR D, ale wyżej TMA C, bo tam ruch IFR jest znacznie gęstszy.

Jak procedury IFR wpływają na ruch VFR w CTR

Z punktu widzenia pilota VFR, efektem procedur IFR są przede wszystkim:

• konkretne strefy, w których ATC nie chce VFR – oś podejścia ILS, strefy oczekiwania na podejście,
• priorytet operacji IFR – VFR musi czasem poczekać lub oblecieć dany sektor,
• standardowe punkty meldunkowe VFR, które są umieszczane tak, by nie krzyżować się z torami IFR.

Jak ATC „zarządza” przecięciem torów IFR i VFR

Teoretycznie CTR zaprojektowano tak, by ruch IFR i VFR się nie spotykał. W praktyce krzyżowanie torów jest nieuniknione – zwłaszcza w rejonach intensywnego ruchu GA. Dlatego służby ATC stosują kilka powtarzalnych mechanizmów separacji.

Z operacyjnego punktu widzenia można wyróżnić trzy podstawowe scenariusze:

• VFR poniżej IFR – samoloty VFR trzymane są na określonych wysokościach w kręgu lub nad punktami VFR, podczas gdy IFR zniża się wyżej na podejściu,
• VFR „pod krawędzią” osi IFR – latanie wzdłuż granicy CTR bez wchodzenia w główny korytarz podejścia/odlotu,
• czasowe „zamykanie” sektorów – określony fragment CTR jest chwilowo niedostępny dla VFR, bo obsługiwane są ciągi podejść IFR.

Do tego dochodzi klasyczny zestaw narzędzi planistycznych:

• czasowe separowanie – VFR dostaje zgodę na przecięcie osi ILS tylko między kolejnymi podejściami IFR,
• separowanie poziome – „VFR, utrzymuj 2000 ft lub poniżej, IFR w osi 3000 ft”,
• separowanie geometryczne – prowadzenie ruchu VFR trasami, które z definicji nie przecinają się z IFR.

Dla pilota VFR praktyczne znaczenie ma jedno: CTR nie jest „jednolitą strefą zakazu”. Są w nim sektory bardziej i mniej wrażliwe. W okolicy osi ILS lub nad publikowanymi holdingami IFR trzeba liczyć się z ograniczeniami, a przy granicach CTR – z większą elastycznością.

Co sprawdzić przy planowaniu VFR w CTR z intensywnym IFR

• gdzie dokładnie przebiega oś podejścia i missed approach na mapie lotniskowej,
• w których sektorach CTR publikowane są holdingi IFR,
• czy istnieją zalecane trasy VFR „pod” lub „obok” tych korytarzy.

Jak pilot powinien „czytać” strefę kontrolowaną lotniska

Krok 1 – zacznij od AIP, nie od kolorowej mapy

Kolorowe mapy VFR są wygodne, ale najpierw trzeba zobaczyć, co opublikowano w AIP. Tam CTR jest opisany najpełniej: poziomy, granice, klasy, godziny aktywności, procedury dolotowe.

Praktyczna kolejność pracy z dokumentami przed lotem do nowego CTR:

1. otwórz AIP AD danego lotniska – części AD 2.17 (procedury ATC) i AD 2.22 (procedury lotów),
2. przejrzyj schemat CTR/TMA w AD 2.24,
3. sprawdź ENR 2.1/2.2 (przegląd struktur przestrzeni) i ENR 6 (mapy trasowe),
4. na końcu porównaj to z mapą VFR, której używasz w kabinie.

Mapa VFR zawiera uproszczenie. W AIP znajdziesz pełne współrzędne punktów granicznych, dokładne poziomy i ewentualne uwagi typu: „aktywny H24” albo „aktywny według AUP/UUP” (dla elementów FUA).

Co sprawdzić przy analizie AIP

• dokładne granice wertykalne CTR (GND/ASFC – FL),
• powiązanie CTR z TMA – gdzie kończy się jedno, a zaczyna drugie,
• czy CTR ma wariantowe kształty lub różne klasy w zależności od pory dnia.

Krok 2 – rozłóż CTR na „puzzle” poziome

Patrząc na CTR jako jeden wielki poligon, łatwo się zgubić. Rozsądniej jest podzielić go na mniejsze „puzzle” – sektory związane z określonymi zadaniami operacyjnymi.

Dobrze sprawdza się prosty podział:

• strefa osi pasa – bezpośrednie przedłużenie RWY i okolice, gdzie przebiega final IFR oraz podstawowy krąg VFR,
• strefy podejść wydłużonych – „dzioby” CTR w przedłużeniu procedur NDB/VOR/ILS,
• kliny odlotowe – obszary, gdzie przebiegają SID lub zwyczajowe odloty VFR,
• obszar peryferyjny – obrzeża CTR, gdzie częściej dopuszcza się przeloty tranzytowe VFR.

Taki podział pozwala zadać sobie konkretne pytania: „gdzie chcę wejść?”, „czy będę wchodził w oś IFR?”, „czy moja trasa pokrywa się z ruchem w kręgu?”. W efekcie zamiast abstrakcyjnej „strefy C/D” masz kilka logicznych obszarów, z których każdy rządzi się innymi priorytetami ATC.

Co sprawdzić na mapie CTR

• jak są ustawione rozszerzenia CTR względem RWY (który kierunek jest „dłuższy”),
• czy istnieją widoczne „wcięcia” lub korytarze przeznaczone dla przelotów VFR,
• w których sektorach CTR zbiega się z TSA/MCTR lub innymi strefami czasowymi.

Krok 3 – odczytaj klasę przestrzeni i przełóż ją na konkretny „checklist” pilota

Sama litera (C, D, E) niewiele mówi, dopóki nie przełożysz jej na zachowanie w kokpicie. W praktyce klasy CTR w Europie to najczęściej D lub C, rzadziej E.

Dla pilota VFR można to uprościć do krótkiej listy:

• CTR klasy D:
  • VFR dopuszczony,
  • wymagana zgoda ATC na wlot i obowiązkowa dwustronna łączność,
  • ATC zapewnia separację IFR–IFR i IFR–VFR, VFR–VFR tylko informacyjnie (traffic information),
  • przy większym ruchu IFR spodziewaj się holdingów nad punktami VFR, wydłużonych tras, czasem odrzucenia zgody.
• CTR klasy C:
  • VFR dopuszczony, ale z bardziej rygorystycznym nadzorem,
  • pełna separacja zapewniana między IFR i VFR oraz między VFR–VFR,
  • częściej wymagane są określone wysokości i trasy, mniej „wolnych” przelotów.
• CTR klasy E (rzadko na lotniskach dużego ruchu):
  • IFR kontrolowany, VFR może być niekontrolowany – ale w CTR na lotnisku zwykle i tak obowiązuje łączność i zgoda na wlot,
  • mniejsza ingerencja ATC w trasy VFR, o ile nie kolidują z IFR.

Przygotowując się do lotu, warto mieć własny „mini-checklist” dla danej klasy. Dzięki temu wchodząc do CTR, nie analizujesz już na bieżąco przepisów – tylko realizujesz znany schemat.

Co sprawdzić przed pierwszym wlotem do danej klasy CTR

• jakie minima widzialności i odległości od chmur obowiązują dla twojej klasy lotu,
• jaką separację zapewnia ATC, a których konfliktów musisz pilnować sam,
• czy krajowe przepisy nie zaostrzają standardów ICAO (czasem bywa „ostrzej” niż w doktrynie).

Krok 4 – zaplanuj „wejście i wyjście” z CTR po punktach VFR

Dobry plan lotu VFR w CTR nie zaczyna się od pytania „czy mnie wpuszczą?”, tylko od zaprojektowania jasnego scenariusza wlotu i wylotu. Do tego służą opublikowane punkty meldunkowe VFR i zalecane trasy.

Standardowo punkty VFR:

• są umieszczone na charakterystycznych obiektach – most, węzeł drogowy, jezioro, komin,
• leżą poza osiami IFR lub między nimi,
• mają przypisane zalecane wysokości („VFR wlot na 2000 ft AMSL”, „wlot poniżej TMA”).

Dobrą praktyką jest przygotowanie co najmniej dwóch wariantów:

Jeśli chcesz pójść krok dalej, pomocny może być też wpis: Nocne lądowanie od kuchni: światła podejścia, ILS i to, co widzi pilot w kabinie.

• trasy bazowej – po standardowych punktach VFR,
• trasy alternatywnej – np. po obrzeżu CTR lub z ominięciem CTR, jeśli ruch IFR będzie zbyt intensywny i dostaniesz „unable”.

W kabinie pomaga prosty szkic: linia wlotu – dwa, trzy punkty pośrednie – wyjście. Dzięki temu, gdy kontroler zaproponuje inną kombinację punktów, nie będziesz zaskoczony i szybko dopasujesz plan.

Co sprawdzić na schematach punktów VFR

• opis obiektów (jak rozpoznać punkt wizualnie),
• zalecane wysokości i kierunki dolotu,
• czy któryś punkt leży blisko osi podejścia IFR lub nad strefą spadochronową/szybowcową.

Krok 5 – przygotuj się radiowo: zwroty i „intencje” przed wlotem

W CTR liczy się nie tylko poprawność techniczna łączności, ale też jasne przedstawienie intencji. Kontroler na podstawie pierwszego zgłoszenia musi błyskawicznie ocenić, gdzie i w jaki sposób wpasować cię w ruch IFR.

Praktyczny schemat meldunku inicjującego (przed wejściem do CTR) dla lotu VFR:

• kto dzwoni (znak wywoławczy),
• gdzie jesteś (pozycja względem punktu lub lotniska, wysokość),
• co chcesz zrobić (tranzyt, lądowanie, przelot po kręgu),
• skąd–dokąd lecisz (pomaga w planowaniu trasy przez CTR),
• szacowany czas do granicy CTR lub pierwszego punktu VFR.

Dobrym nawykiem jest przygotowanie dwóch–trzech wariantów odpowiedzi na ewentualne propozycje ATC:

• zgoda na sugerowany punkt wlotu i wysokość,
• prośba o inną wysokość ze względu na chmury/wiatr,
• potwierdzenie możliwości utrzymania określonego poziomu i prędkości (np. „unable 140 knots, maintaining 100 knots”).

W praktyce częsty błąd to zbyt ogólne deklarowanie zamiarów: „chcę polatać w rejonie lotniska”. Z perspektywy ATC taki zamiar jest trudny do wpasowania w ruch IFR. Konkretny plan – „wejście przez punkt X, dwa kręgi, wyjście przez Y” – działa znacznie lepiej.

Co sprawdzić przed startem, jeśli masz wchodzić do CTR

• częstotliwości TWR/APP, precyzyjne nazwy jednostek (nie wszędzie „Tower”),
• typowe frazy używane w kraju (czasem nieco inne od wzorcowych ICAO),
• jakie zwroty są wymagane przy przejściu przez oś pasa lub zmianie wysokości.

Krok 6 – zarządzanie wysokością w CTR i „pułapki” TMA nad głową

Wielu pilotów VFR skupia się na płaskim konturze CTR, a zaniedbuje wymiar pionowy. Tymczasem to właśnie pion bywa przyczyną naruszeń – zwłaszcza tam, gdzie nad CTR „wisi” TMA o innej klasie albo TSA.

Kilka zasad praktycznych:

• nie „ocieraj się” o granicę wertykalną – planuj co najmniej 200–300 ft marginesu względem górnej/dolnej granicy CTR czy TMA,
• pamiętaj o różnicy między AMSL a AGL/ASFC – górna granica „do 2500 ft AGL” może oznaczać zupełnie inną „liczbę na wysokościomierzu” w różnych miejscach strefy,
• jeśli masz wątpliwość, nie wahaj się dopytać ATC o sugerowaną wysokość na konkretnej trasie.

Typowa „pułapka” to przejście z CTR do przestrzeni G lub E pod TMA: pilot wychodzi z CTR „w dół” albo na tej samej wysokości, po czym nieświadomie wchodzi w TMA, które ma niższą granicę w tym rejonie. Dobrze jest przed lotem narysować sobie prosty profil pionowy – CTR, TMA i ewentualne TSA – choćby na kartce.

Co sprawdzić przy analizie pionowej struktury

• schemat przekrojowy TMA/CTR (często publikowany w AIP AD lub ENR),
• czy w osi planowanego przelotu nie „wiszą” segmenty TMA o innej klasie,
• jak wygląda teren – duże różnice elewacji wpływają na realną wysokość nad ziemią.

Krok 7 – integracja z ruchem na lotnisku: krąg, podejścia, backtrack

Sama znajomość granic CTR to za mało, jeśli lot kończy się lądowaniem. Trzeba jeszcze zrozumieć, jak strefa „wchodzi” w organizację ruchu na samej płycie: krąg, punkty oczekiwania, drogi kołowania, backtrack.

Kilka elementów, które warto mieć poukładane:

Najczęściej zadawane pytania (FAQ)

Co to jest strefa kontrolowana lotniska (CTR) i po co się ją tworzy?

CTR (Control Zone) to strefa kontrolowana otaczająca lotnisko od powierzchni ziemi do określonego pułapu. Jej zadaniem jest uporządkowanie ruchu w najbardziej newralgicznym obszarze – podczas startów i lądowań.

W CTR służby kontroli ruchu lotniczego (ATC) zapewniają separację między statkami powietrznymi, koordynują kolejność podejść i odlotów oraz chronią korytarze dolotowe i odlotowe przed nieuporządkowanym ruchem, np. przypadkowymi przelotami VFR.

Co sprawdzić: czy lotnisko, na które lecisz, ma opublikowaną CTR, jaki ma zasięg pionowy i poziomy oraz jaką klasę przestrzeni.

Jakie są różnice między lotniskiem kontrolowanym a niekontrolowanym dla pilota VFR?

Na lotnisku kontrolowanym obowiązuje wieża kontroli lotów (TWR), zwykle istnieje CTR, a pilot musi nawiązać i utrzymywać łączność radiową z ATC oraz uzyskać wyraźną zgodę na wlot do CTR, kołowanie, start i lądowanie. Trasy, punkty wlotowe i wylotowe VFR są ściśle zdefiniowane.

Na lotnisku niekontrolowanym ruch organizowany jest na zasadzie informacji powietrznej (AFIS) lub samoinformacji między pilotami. Nie ma wymogu zgody ATC na wlot w rejon lotniska, ale wzrasta odpowiedzialność pilota za obserwację i samodzielne unikanie konfliktów w powietrzu.

Co sprawdzić: jaki typ służby jest dostępny (TWR/APP/FIS/AFIS), częstotliwość radiową i obowiązujące procedury w AIP lub VAC.

Jak klasa przestrzeni (C, D, E, G) wpływa na moje obowiązki jako pilota?

Klasa przestrzeni określa m.in. wymagania dotyczące łączności, separacji i wyposażenia. W skrócie: w klasach C i D (typowe dla CTR/TMA) musisz mieć łączność z ATC, uzyskać zgodę na wlot i stosować się do zezwoleń. W klasie E ruch IFR jest separowany, a VFR lata na zasadach widoczności, przy możliwości uzyskania informacji ruchowej. W klasie G nie ma separacji od ATC – wszystko robisz „na oczy”.

Dla pilota VFR największa różnica jest między „wolnym” G a kontrolowanymi C/D. W klasie C ATC separuje również VFR od IFR, w klasie D separuje IFR–IFR, a pilot VFR dostaje informację i doradztwo, ale sam finalnie odpowiada za unikanie innych VFR.

Co sprawdzić: jaką klasę ma CTR/TMA, jakie są tam minimalne warunki VMC, wymagania transpondera i czy obowiązuje stała łączność radiowa.

Jak poprawnie wlecieć VFR do CTR krok po kroku?

Krok 1: zaplanuj trasę tak, aby przechodziła przez opublikowane punkty wlotowe/wylotowe VFR i sprawdź ich położenie na mapie. Krok 2: przed osiągnięciem granicy CTR ustaw częstotliwość TWR/APP, nasłuchuj i nawiąż łączność z odpowiednim wyprzedzeniem (kilka minut przed planowanym wlotem).

Krok 3: podaj standardowe meldunki (pozycja, wysokość, zamiar) i zaczekaj na zezwolenie typu „cleared to enter CTR”. Dopiero po jego otrzymaniu przekraczasz granicę CTR i wykonujesz dalsze instrukcje kontrolera dotyczące trasy, wysokości i kolejności podejścia.

Typowy błąd: przekroczenie granicy CTR „w ciszy” z założeniem, że „jakoś to będzie”. Co sprawdzić: wymagane punkty meldunkowe i frazeologię dla danego lotniska.

Czym różnią się CTR, TMA i przestrzeń trasowa – kiedy jestem w której?

CTR obejmuje najniższy poziom przestrzeni wokół lotniska – od ziemi (GND) do określonego pułapu, zwykle kilka tysięcy stóp. To tam odbywają się starty, lądowania i krąg nadlotniskowy. Powyżej CTR zaczyna się TMA (Terminal Control Area), które obejmuje doloty i odloty IFR oraz część ruchu przelotowego w rejonie dużych lotnisk.

Jeszcze wyżej znajduje się przestrzeń trasowa (ENR) – sieć dróg lotniczych, zazwyczaj w klasie C/E, gdzie prowadzone są głównie loty w trasie. W rejonach wojskowych spotkasz odpowiedniki cywilnych struktur, takie jak MCTR czy MATZ, z podobną logiką pionowego „piętrowania” przestrzeni.

Co sprawdzić: na mapie – granice pionowe (dolne/górne) CTR i TMA oraz czy twoja planowana wysokość nie „zahacza” o wyższe segmenty TMA.

Kto projektuje i „zarządza” strefą kontrolowaną lotniska?

Za kształt CTR odpowiada kilka instytucji. Zarządzający lotniskiem określa potrzeby operacyjne, Polska Agencja Żeglugi Powietrznej (lub inny ANSP) projektuje przestrzeń i procedury oraz zapewnia służby ruchu lotniczego, a władze lotnicze (np. ULC) zatwierdzają strukturę i publikują ją w AIP.

Podstawą są standardy międzynarodowe ICAO (załączniki do Konwencji Chicagowskiej), które Polska implementuje w prawie krajowym. Dzięki temu CTR nie jest „lokalnym wymysłem”, tylko częścią spójnego systemu bezpieczeństwa stosowanego na całym świecie.

Co sprawdzić: aktualną dokumentację AIP, ewentualne NOTAM-y modyfikujące granice lub klasy CTR oraz informacje operacyjne PAŻP.

Czy w CTR mogę latać VFR dronem, szybowcem lub śmigłowcem?

Tak, ale wyłącznie na jasno określonych zasadach. W CTR priorytet mają operacje komunikacyjne IFR, a każdy inny rodzaj ruchu (VFR samoloty, śmigłowce, szybowce, statki bezzałogowe) musi być wpasowany w ten ruch przez ATC. Dla dronów dochodzą dodatkowe ograniczenia wynikające z przepisów U-Space i lokalnych procedur.

Krok 1: sprawdź, czy twoja operacja jest w ogóle dopuszczona w danym rejonie (AIP, AIP VFR, NOTAM, lokalne procedury). Krok 2: uzyskaj wymagane zgody (lotnictwo załogowe – ATC; bezzałogowe – często również zgody zarządzającego terenem/lotniskiem). Krok 3: trzymaj się wysokości, sektorów i tras określonych w zezwoleniu.

Co sprawdzić: przepisy dotyczące operacji BSP w CTR, kategorie misji (otwarta/szczególna), a także minimalne odległości od osi pasa i korytarzy podejścia.

Źródła

• Annex 11 to the Convention on International Civil Aviation – Air Traffic Services. International Civil Aviation Organization – Standardy ICAO dot. służb ruchu lotniczego, CTR, TMA, klasy przestrzeni
• Annex 2 to the Convention on International Civil Aviation – Rules of the Air. International Civil Aviation Organization – Zasady wykonywania lotów IFR/VFR, separacja, obowiązki pilota
• Regulation (EU) 923/2012 – Standardised European Rules of the Air (SERA). European Union (2012) – Zharmonizowane zasady ruchu lotniczego w Europie, klasy przestrzeni, VMC
• Prawo lotnicze. Minister Infrastruktury Rzeczypospolitej Polskiej – Polska ustawa regulująca m.in. organizację przestrzeni i służby ruchu lotniczego
